ローラー選別機詳細情報

（１）ローラー選別機は、ネジ部品などの不良ワークや異品を選別することを目的に使用されます。
　二本のローラーの隙間幅をローラーの上下において変えることで隙間幅にテーパーを付けます。その隙間にワークを供給すると、ワークが二本のローラーに首をつられた状態で下方向へ流れていきます。頭部の適正径の部分でローラーから落下させて選別を行います。
　隙間幅は、上下にあるハンドルによって調整いたします。

（２）通常は、ローラー上部の隙間幅を狭くし、ローラー下部の隙間幅を広くすることで選別を行います。
（例：ローラー上部で4mm、ローラー下部で5mmの隙間とすることで製品の頭部径がφ4.8の製品の選別、など）

（３）また、ローラーの隙間を比較的大雑把に調整することで、削りカスや切粉などのワークとは大きさがかなり異なる異物の除去を目的としてローラー選別機を通す場合もあります。

（４）弊社製品では２本のローラーはそれぞれ単独のモーターにより逆回転しております。そのため左右のローラーの回転速度を変えることができ、選別されるワークが回転しながらローラー上を滑り落ちるため、微妙に楕円形になってしまっている不良ワークの選別にも効果を発揮します。

（５）本選別機は、基本的にはネジ用の選別機のため、ネジの頭径公差の範囲内で選別を行うものであります。従いまして、数値選別や厳しい公差の選別にはできませんのでご了承ください。
　上記をご了承のうえで、球の選別、棒の選別、ボタン状ワークの選別などに使用いただいている実績がございます。

・汎用ねじローラー選別機　MT-1型

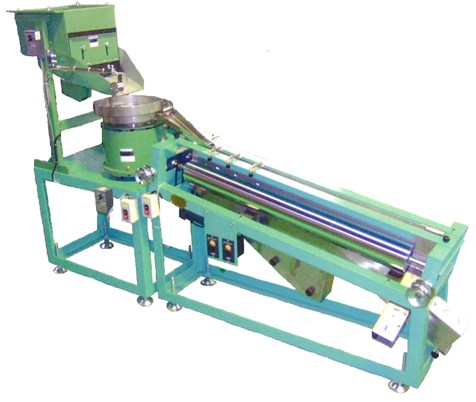

MT-1型　標準仕様詳細（＊：写真クリックで印刷用パンフレットが表示）
ローラー φ100ｘL1000　硬質クロムメッキ付
ローラー調整幅 おおよそ15mm（調整範囲は相談）
シュート ステンレス製
選別 小径、良品、大径の3箇所で選別されます。
小径：ローラー下出口より排出
良品：ローラー末端（写真最右端）出口より排出
大径：ローラー側面出口（写真手前部）より排出
モーター スピードコントロールモーター　２個
（左右のローラーのスピード変更がそれぞれ独立して可能です。）
パーツフィーダー φ400アルミボール
ホッパー容量 20リットル
電源 三相200V　or　単相100V　（選択可）
標準価格 定価：250万円　＜パーツフィーダー・ホッパー込＞
（税別・送料別）
＊：ローラー部本体のみでの製作も可能です。

パーツフィーダー等の値上げに伴い
2023年7月より標準価格改定となっております。

＊：標準仕様は改良のため変更されることがあります。

＊：上記はあくまで標準仕様ですのでお客様にあわせて仕様変更・調整可能です。
　【例１】：排出口を標準とは違う仕様にしたい。
　【例２】：パーツフィーダーはあるのでローラー部だけほしい。
