弊社でスイッチングHUBを交換することになりました。。
分別廃棄もあることですし、細かく分解してみようと思いまして分解したところ

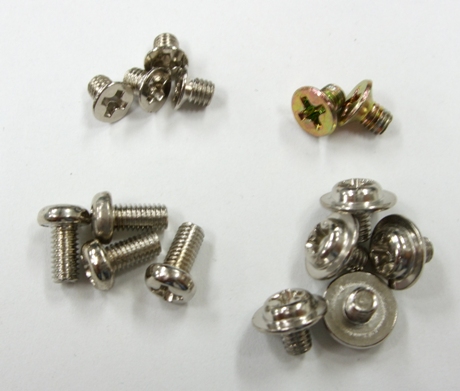

下記の4種類15本のネジが採取されました。
<数値は実測値>
ネジ部 |
頭形状 |
十字穴 |
L寸 |
頭径 |
頭高 |
ポッチ
マーク |
材質 |
メッキ |
ネジ
先端 |
備考 |
使用本数 |
M3 |
サラ |
#1 |
4.8 |
5.9 |
− |
なし |
鉄 |
クロメート |
荒先 |
|
2本 |
M3 |
サラ |
#1 |
3.9 |
5.0〜5.1 |
− |
なし |
鉄 |
ニッケル |
荒先 |
|
4本 |
M3 |
座付きナベ |
#1 |
3.8 |
7.8 |
2.2 |
有 |
鉄 |
ニッケル |
荒先 |
ナベ径
5.4 |
5本 |
M3 |
ナベ |
#1 |
5.2 |
5.4 |
2.0 |
有 |
鉄 |
ニッケル |
荒先 |
|
4本 |
現物のネジから数値を出すのに使用した計測器は
@マイクロメータ(頭径、L寸)
A頭高マイクロメータ(頭高)
Bピッチゲージ(ネジ部ピッチ計測)
C十字穴用食い付きゲージ(十字穴確認)
Dマグネット(鉄とステンレスの簡易分析用)
の5つです。
<考察>
HUBのネジはみごとに3ミリの小ネジだけでした。
・サラの4本は外装の金属箱をとめているネジ
・座付きナベは中の基盤を固定するネジ
・ナベの4本は電源部品をとめているネジ
・サラの2本は電源をつなぐ部分のゴムをとめているネジ
でした。
今回もポッチマークはあるものないものが混在していましたが、
この手の製品では統一性はないようですね。
4種類がメッキと形状によって4種類とも異なるところから
識別用としてのポッチマークではなさそうです。
|
|
